1000KVA油浸式變壓器技術參數
|
序號 |
項 目 |
設備技術參數 |
|
1 |
變壓器型號 |
S11-M-1000 |
|
2 |
額定電壓 |
10/0.4kV |
|
3 |
額定容量 |
1000kVA |
|
4 |
繞組連接方式 |
Dyn11 |
|
5 |
高壓分接范圍 |
±5%/±2×2.5% |
|
6 |
額定空載電流 |
1.0% |
|
7 |
額定空載損耗（W） |
1150 |
|
8 |
額定負載損耗（W） |
10300 |
|
9 |
阻抗電壓 |
4.5% |
|
10 |
冷卻方式 |
油浸自冷 |
|
12 |
絕緣等級 |
A級 |

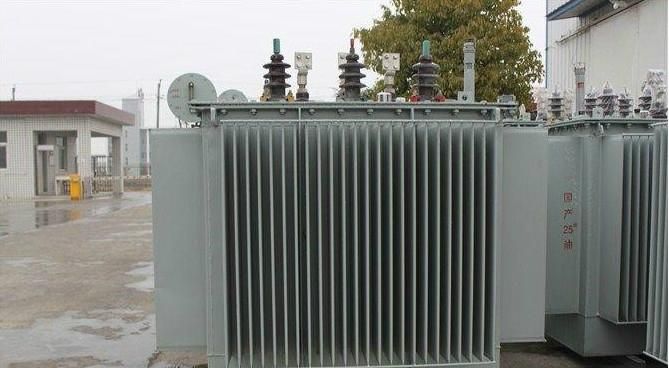

1000KVA油浸式變壓器特征描述
1000KVA油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構；高壓繞組
采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊
心結構，能承受運輸的顛震。
線圈和鐵心采用真空干燥，油浸式變壓器油采用真空濾油和注油的工藝，使油浸式變壓器內部的
潮氣降至最低。
油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油
柜，顯然降低了油浸式變壓器的高度。
由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導
致絕緣性能的下降。
根據以上五點性能，保證了1000KVA油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成
本，同時延長了變壓器的使用壽命。
